錘式破碎機(jī)錘頭材料選擇需要考慮的因素

錘式破碎機(jī)作為破碎設(shè)備中的其中一種，因具有結(jié)構(gòu)簡(jiǎn)單、破碎比大、能耗少、出料均勻、維修方便等特點(diǎn)被廣大客戶所喜愛，主要被用來在電力、礦山、冶金、建材、化工等行業(yè)。在錘式破碎機(jī)的配件中，錘頭撐得上主要配件那么錘頭的材質(zhì)問題，也是選材時(shí)比較注意的點(diǎn)，在選材時(shí)應(yīng)著重考慮下列幾個(gè)關(guān)鍵因素：

1)沖擊載荷大小

破碎物料的塊度大，一般為800mm~1000mm，錘頭所承受的沖擊載荷也大，因此應(yīng)選擇合金化的高強(qiáng)高錳鋼。由于其韌性可安使用，初始硬度高、屈服強(qiáng)度高。奧氏體內(nèi)有彌散碳化物，可其高的性。對(duì)于中小型錘頭，質(zhì)量在5~15kg，入磨粒度為100mm~200mm，采用高錳鋼不能發(fā)揮其加工硬化的特性，性不好，應(yīng)選擇高中碳低合金鋼和中合金鋼材料。

2)材料的特征

在選擇錘頭的材質(zhì)時(shí)，要了解破碎的物料組成及其硬度、粒度、尖角銳度，水分等。研究人員經(jīng)多年研究和時(shí)間發(fā)現(xiàn)，錘頭的材料硬度應(yīng)該大于物料硬度的0.8倍，在此基礎(chǔ)上，兼顧錘頭的大小、轉(zhuǎn)速等情況，選擇硬度韌性匹配合理的材料。

高錳鋼類錘頭的特點(diǎn)

(1)高錳鋼

高錳鋼是傳統(tǒng)的材料。高錳鋼表層與硬化層牢固地結(jié)合在一起，具有良好的抗磨料犁削磨損性能和較好的抗沖擊疲勞性能。當(dāng)表層硬化層逐漸被磨耗的同時(shí)，在強(qiáng)烈外載荷的作用下，硬化層不斷向內(nèi)發(fā)展，維持穩(wěn)定的硬化層，具有較好的抗磨性能。

(2)合金化高錳鋼

為了進(jìn)一步提高高錳鋼的性能，在保留韌性的前提下，對(duì)高錳鋼進(jìn)行合金化處理，研制了合金高錳鋼。合金化高錳鋼經(jīng)過沉淀強(qiáng)化熱處理，晶粒細(xì)化，奧氏體晶界基本無碳化物出現(xiàn)，大大提高了合金高錳鋼的性。

(3)高錳鋼工作表面堆焊層

隨著表面堆焊技術(shù)的發(fā)展，研制出了高錳鋼工作表面堆焊層錘頭。針對(duì)高錳鋼錘頭堆焊后不進(jìn)行水韌處理的工況，為焊接時(shí)產(chǎn)生的熱應(yīng)力和組織應(yīng)力，采用堆焊層組織結(jié)構(gòu)逐漸過渡(母材+中間過渡層+層)的復(fù)合堆焊技術(shù)方案 ，焊接接頭和焊縫具有的韌性。堆焊后層金屬(層厚約5～10mm)的硬度為HRC55～60，使用壽命大大提高。

(4)高錳鋼鑲鑄高鉻合金鑄鐵、鑲鑄鋼結(jié)硬質(zhì)合金

高錳鋼韌性高，抗強(qiáng)烈沖擊能力高。高鉻合金鑄鐵合金含量高，經(jīng)過適當(dāng)?shù)臒崽幚砗�，宏觀硬度達(dá)HRC60以上，抗磨損能力強(qiáng)。鋼結(jié)硬質(zhì)合金是以難熔金屬碳化物作硬質(zhì)相，以碳鋼為粘結(jié)相，用粉末冶金法制取的復(fù)合材料，其特點(diǎn)是具有較高的抗磨損性能。為發(fā)揮高錳鋼優(yōu)良的抗沖擊性能和高鉻合金鑄鐵(或鋼結(jié)硬質(zhì)合金)較強(qiáng)的抗磨損性能，采用鑲鑄生產(chǎn)工藝將兩種材料有機(jī)地結(jié)合在一起，經(jīng)水韌處理后，獲得具有較高綜合性能和抗磨損性能的復(fù)合新材。

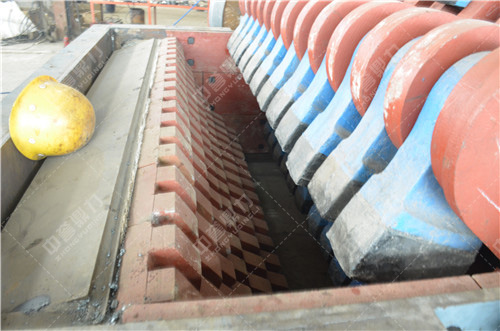

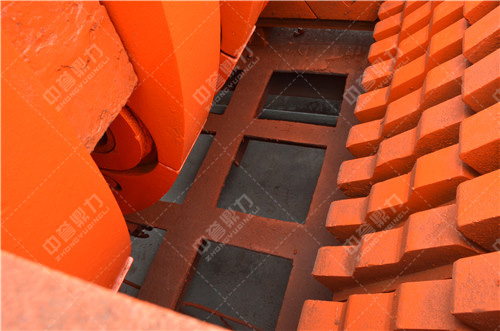

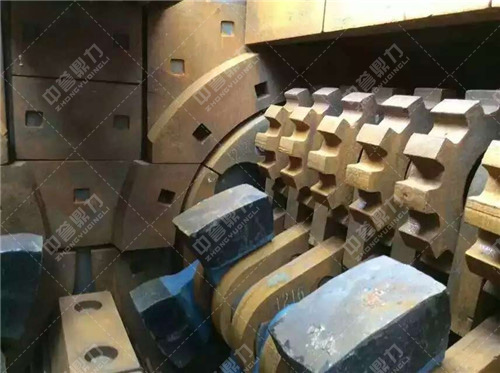

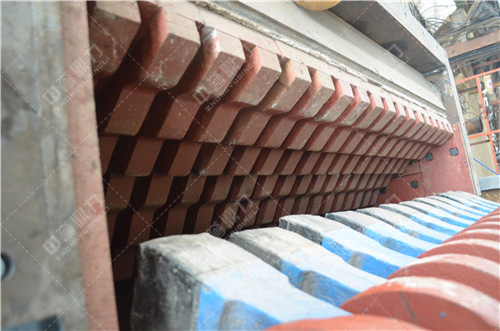

錘式破碎機(jī)

綜上所述，高錳鋼、合金高錳鋼、高錳鋼工作表面堆焊層錘頭適合石灰石品質(zhì)較高(石灰石中硅含量≤27，抗壓強(qiáng)度≤120MPa)、錘頭線速度較高(35~40m/s)、進(jìn)料粒度較大(800~1000mm)、物料綜合水分高(≥2%)的工況條件。高錳鋼鑲鑄高鉻合金鑄鐵、鑲鑄鋼結(jié)硬質(zhì)合金錘頭適合石灰石品質(zhì)較差(石灰石中硅含量≥2%，抗壓強(qiáng)度≥120MPa)、轉(zhuǎn)速較低(30~35m/s)、進(jìn)料粒度較小(500~800mm)、物料綜合水分較低(≤2%)的工況條件。

3)破碎機(jī)的結(jié)構(gòu)

普通錘式破碎機(jī)錘頭經(jīng)錘架固定在軸上，運(yùn)行時(shí)離心力大，錘頭受沖擊載荷大，應(yīng)選高韌性材料。反擊式破碎機(jī)錘頭裝在轉(zhuǎn)子上，可用韌性較低的材料。

綜合上述分析，對(duì)于大型錘頭，可選擇高碳鉻鎳合金鋼錘頭及碳鋼與高鉻鑄鐵的負(fù)荷材料。對(duì)于小型錘頭，可選用高鉻鋼，高韌性高鉻鑄鐵錘頭。對(duì)于水泥熟料破碎機(jī)，由于材料硬度高，可選用高韌性高鉻鉬鎳合金鑄鐵錘頭。
