不可逆式錘式破碎機的結構特點

破碎設備中，種類有很多種，就拿錘式破碎機來說，分類就會按照不同的形式分成不同種類的錘式破碎機。就拿PCZ系列單轉子不可逆式錘式破碎機為例，來了解一下錘式破碎機的不可逆行為。

不可逆式錘式破碎機破碎機屬于反擊型錘式破碎機。主要由機架、轉子、反擊板、箅條、聯軸器、電動機等零部件組成。在破碎原理上，既有錘式破碎機的細碎、粒型好的功能，又有反擊式破碎機的節能、產量高的特點，并兼有輥式破碎機的擠壓原理，是一種兼有多種破碎機之長的機型。

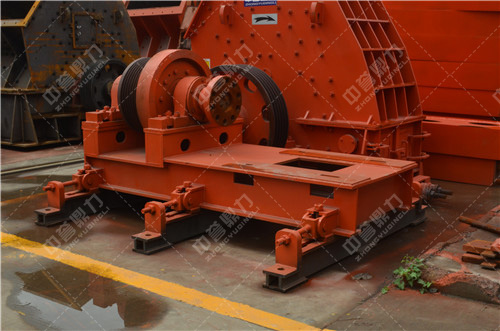

這種破碎機的結構特點是：機架由兩部分組成：開啟機架、主機架。這兩部分由螺栓經法蘭板緊固在一起。打開轉90度，平行于基礎水平放置，從而可方便地對轉子上的錘頭及其下部的箅條進行檢修，也可對裝于該部件上的反擊襯板進行維修或調換。

開啟機架，在下部?jī)蓚?cè)裝有反擊板位置的調整機構。通過增加或減少調節墊片數量，可控制被碎物料的粒度。主機架主要用于支撐轉子體并與開啟機架形成深型破碎腔。

轉子主要由主軸、錘架、錘子、軸承等組成。錘頭通過銷軸懸掛在三角形錘盤上，可在范圍內轉動。錘架通過鍵套裝于主軸上，并借助鎖緊螺母固定在主軸上。

該機采用圓弧形反擊板，物料是沿有篩孔的導板滑下，被高速旋轉的錘子沖擊后，再以高速拋出撞擊在反擊板上再次破碎，從反擊板反彈回來的過程中又產生多次由物料間相互沖擊，在破碎腔形成集中打擊區，然后按著錘式破碎機的工作原理將破碎產品從下部箅條篩排出。

該機發揮了反擊破碎和錘式破碎機結合的優點，能得到更細的物料(小于或等于5mm 占80%)。該機破碎抗壓強度不過 、水分不大于的脆性物料。
