帶你了解立軸沖擊式破碎機的結構與功能

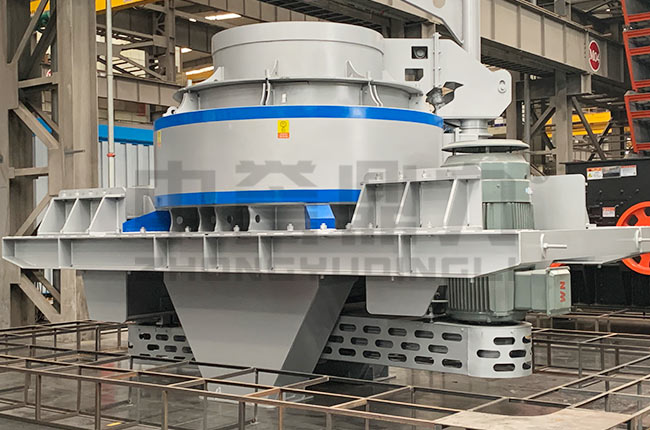

立軸沖擊破碎機由進料斗、分料器、渦動破碎腔、葉輪體、主軸總成、底座、傳動裝置及電機等部分組成。

立軸沖擊破碎機結構功能

進料斗

立軸沖擊破碎機進料斗的結構為一倒立的棱臺體，進料口設置環，從給料設備的來料經給料斗進入破碎機。

分料器

分料器安裝在立軸沖擊破碎機渦動破碎腔的上部，分料器的作用就是將從給料斗來料進行分流，使一部分物料經由入料管直接進入葉輪被逐漸加速到較高速度拋射出去，使另一部分物料從入料管的外側，旁路進入渦動破碎腔內葉輪的外側，被從葉輪拋射出來的高速度物料沖擊破碎，不增加功率消耗，增大生產能力，提高立軸沖擊破碎機破碎效率。

渦動破碎腔

渦動破碎腔的結構形狀為上、下兩段圓柱體組成的環形空間，葉輪在渦動破碎腔內高速旋轉，渦動破碎腔內也能駐留物料，形成物料襯層，物料的破碎過程發生在渦動破碎腔內，由物料襯層將破碎作用渦動破碎腔壁隔開，使破碎作用僅限于物料之間，起到自襯的作用。

葉輪

葉輪結構由材料制作的一空心圓柱體，安裝在主軸總成上端軸頭上，用圓錐套和鍵聯接傳遞鈕距，高速旋轉，葉輪是DL立軸沖擊破碎機機的關鍵元件。

主軸總成

主軸總成安裝在底座上，用以傳遞電動機經由三角皮帶傳來的動力及支撐葉輪旋轉運動。立軸沖擊破碎機主軸總成由軸承座、主軸、軸承等組成。

底座

渦動破碎腔、主軸總成、電動機、傳動裝置均安裝在底座上，底座結構形狀，中部為四棱柱空間，四棱柱空間的，用于安裝主軸總成，兩側形成排料通道。雙電動機安裝在底座縱向兩端，底座可安裝在支架上，也可直接安裝在基礎上。

傳動裝置

立軸沖擊破碎機采用單電機或雙電機驅動的皮帶傳動機構，雙電機驅動兩臺電動機分別安裝在主軸總成兩側，兩電機皮帶輪用皮帶與主軸皮帶輪相連，使主軸兩側受力平衡，不產生附加力矩。
