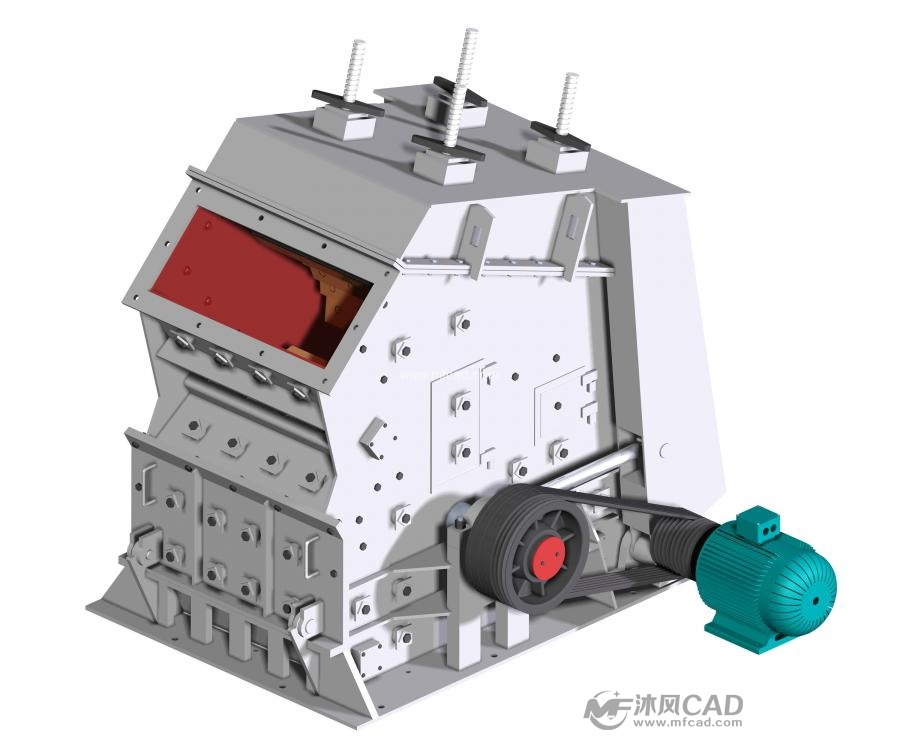

針對反擊式破碎機建立了三維模型圖

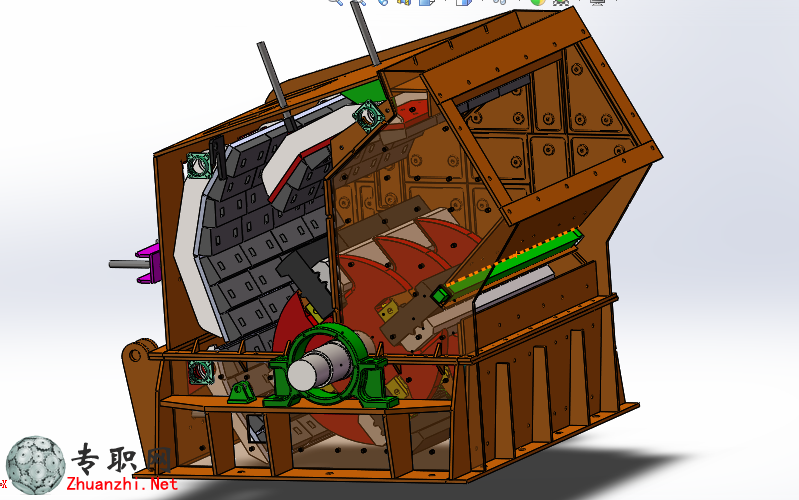

針對反擊式破碎機建立了三維模型

構造一個三維模型是指特定的設計機構組成，先零件的形狀結構、尺寸及公差、等，在2 d和3 d的繪制實體模型的計算機，然后通過模塊完成裝配零件的裝配，形成整個機。在Pro/ewild-fire軟件組件依賴于所選擇的表面和功能限制的部分。裝配是動態仿真的前提，裝配關系的正確性直接影響動態仿真的效果。裝配前，運動部件和運動部件對。后，整個機器由每個機構組成，并進行仿真準備。

本文對反擊式破碎機反擊式破碎機進行了三維建模與仿真研究，并對反擊式破碎機的執行部分進行了研究。反擊式破碎機的主要部件有：主軸、錘頭、錘頭。

(1)主軸

在反擊式破碎機中，主軸主要由以下幾個部分組成：氣缸體的直徑、鍵槽、錐體、孔、圓角和倒角角。由于主軸的一般特性，在主軸的橫截面上是對稱的，所以只需在主軸一側創造一個橫截面的功能，使用“鏡像”命令又能創造出主軸的所有特性。

(2)錘體

錘子是連接主軸和錘子的關鍵部件。正是“支點”把動力從變速器轉移到執行部分。在反擊式破碎機中，錘頭體的一般特點是：錘體主體(除不含其它特性)、梯孔、孔、開槽、螺紋孔、圓角、倒角。由于錘體的一般特性對稱于錘體橫截面的，所以只需在錘體的橫截面上創造一個側面的特征，再利用“鏡像”命令就能創造出錘體的所有特征。

(3)錘子

錘頭與反擊式破碎機的機器，和旋轉的錘頭可以用來對抗原煤大塊和后一塊煤炭破碎。在破碎機中，錘頭的一般特點是：錘頭主體(除不含其他特性)、焊接材料、階梯孔錘、錘頭和本體連接件、倒角、圓角。在這一點上，完成了反擊式破碎機的主要部件，并根據二維工程圖紙進行了三維建模工作。

(4)輔助部件的創建

反擊式破碎機的主要配件包括緊固螺母、軸承座、軸承蓋和迷宮壓力機。

(5)三維虛擬裝配過程

虛擬裝配是利用構件之間的連接關系建立裝配體。Pro/E裝配模型為產品開發提供了一種平行的、自下而上的、自上而下的方法。在自底向上的設計模式，在部分中的3維模型或致電各部分模塊的結構做原始的3維模型，然后在裝配模塊部件之間建立鏈接關系，它是通過匹配約束條件下的各部分之間的關系來產品中的部件的位置。在虛擬裝配中，零件幾何是裝配參考，而不是復制到裝配體，無論零件如何編輯和編輯，整個裝配部件都保持相關性，如果改變某些零件，參考裝配，自動更新，新變化的反應部件。裝配零件重要的一步是零件的適當約束。

在PM /電子裝配關系的建立是組裝的所有部分一起約束命令如擬合平面和基準對齊，坐標軸，等Pro/E是基于建模的方法創建三維模型的元件的特性，每創建一個特征是一個虛擬的人體特征參考，空蕩蕩的身體特征實體建模和裝配是有用的，是一個輔助作用。

虛擬裝配中的每一部分，如果實際坐標系統是通過提高裝配，然涉及大量的計算，由于計算錯誤，將導致組件，因此失敗，與PM/E提供的虛擬體的特點，可以使裝配過程大大簡化。機構動力學仿真是用來模擬機械運動的。
